WNK ATEX Chống Nổ IP68 Cảm Biến Mức Nước Thải RS485 Modbus cho Giếng Sâu, Bể Tưới Tiêu Nông Nghiệp

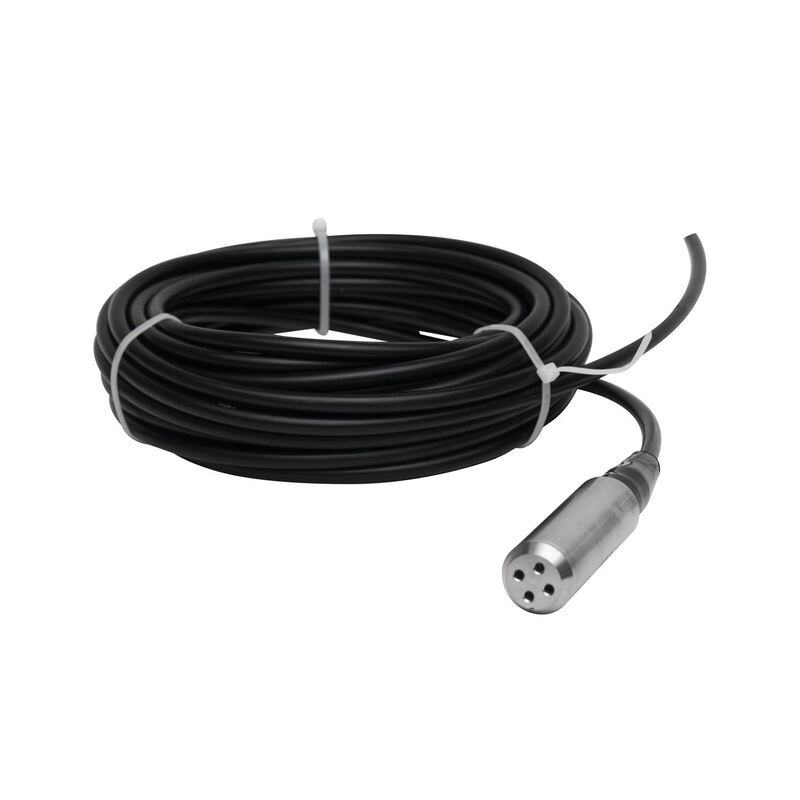

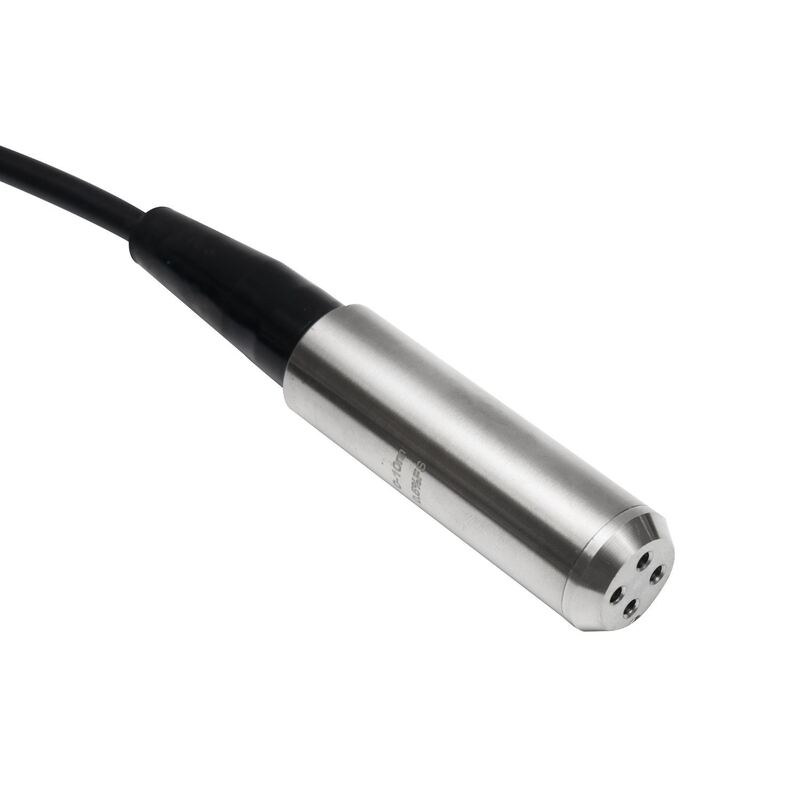

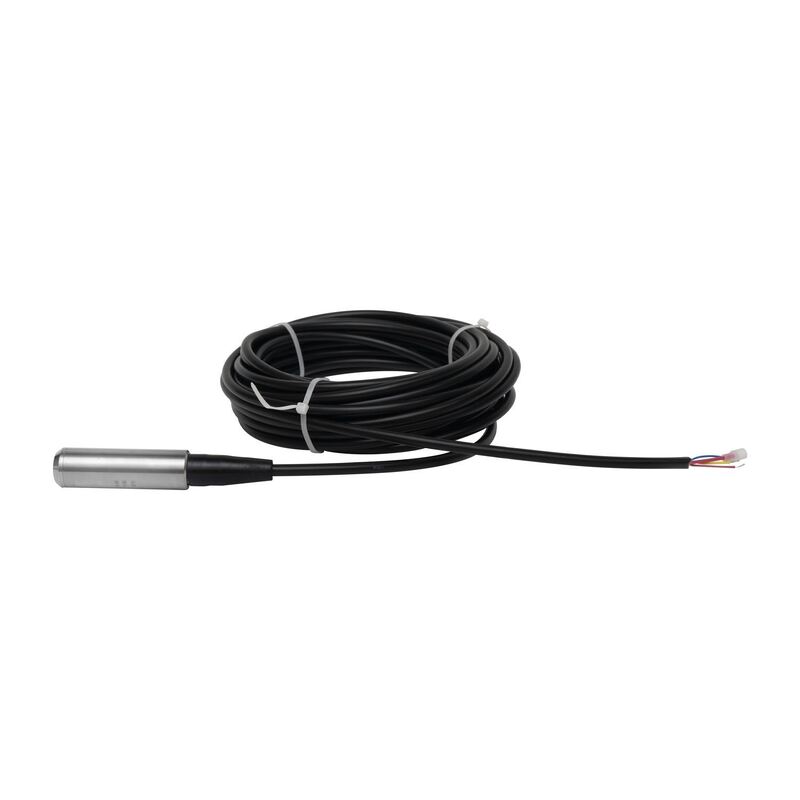

Máy phát mức chìm chống cháy nổ WNK ATEX IP68 có RS485 Modbus

Máy phát mức chống cháy nổ WNK8010-ATEX-RSkết hợp chứng nhận an toàn nội tại ATEX với giao tiếp kỹ thuật số RS485 Modbus RTU để kết nối mạng đa cảm biến trong môi trường nông nghiệp và công nghiệp nguy hiểm. Được chứng nhận ATEX Ex ia IIC T4 Ga cho khí quyển có khí nổ vùng 0 và IP68 chìm sâu tới 200 mét, nó cho phép kết nối tới 32 cảm biến trên một bus RS485 duy nhất — giảm đáng kể chi phí dây điện cho việc giám sát tưới tiêu đa giếng, kho chứa, và mạng lưới nước ngầm phân tán nơi yêu cầu bảo vệ chống cháy nổ.Kết nối mạng đa cảm biến RS485 Modbus

Tối đa 32 cảm biến trên mỗi bus:

• Kết nối nối tiếp nhiều máy phát WNK8010-ATEX-RS trên một cáp RS485 xoắn đôi duy nhất, giám sát hàng chục giếng hoặc bể chứa từ một bộ điều khiểnGiao thức Modbus RTU:
• Mã chức năng Modbus tiêu chuẩn 03/04 (đọc mức, nhiệt độ, chẩn đoán) và 06/16 (ghi cấu hình) để tích hợp liền mạch với PLC/SCADACác tham số có thể cấu hình:
• Địa chỉ Modbus có thể điều chỉnh (1-247), tốc độ baud (1200-115200bps), định dạng dữ liệu, và điểm không/phạm vi của cảm biến thông qua lệnh ModbusĐộ chính xác kỹ thuật số:
• Đọc trực tiếp mức 32-bit float theo mét loại bỏ sự trôi tín hiệu analog, lỗi vòng nối đất và nhiễu chuyển đổi A/DTùy chọn đầu ra kép:
• Đầu ra analog RS485 kỹ thuật số + 4-20mA đồng thời cho các hệ thống hỗn hợp với bộ điều khiển hiện đại và cũChứng nhận ATEX cho Nông nghiệp Nguy hiểm

Khí nổ vùng 0 (Ex ia IIC T4 Ga):

• An toàn cho khí quyển có nguy cơ cháy nổ liên tục — bao gồm khí sinh học từ quá trình phân hủy kỵ khí trong bể chứa nước tưới, khí metan trong nước ngầm và hơi nhiên liệu gần các trạm bơm dieselBụi nổ vùng 20 (Ex ia IIIC T135°C Da):
• Được chứng nhận cho bụi nông nghiệp dễ cháy bao gồm bụi ngũ cốc, bột phân bón và khu vực trộn thuốc trừ sâuCách ly Galvanic:
• Tích hợp cách ly tín hiệu RS485 loại bỏ vòng nối đất giữa các khu vực nguy hiểm và an toàn khi nhiều cảm biến dùng chung một busThông số kỹ thuật

Mẫu mã

Cánh đồng tưới tiêu đa giếng:

• Giám sát mực nước trên hàng chục giếng khoan tưới tiêu đồng thời qua một mạng RS485 Modbus duy nhất, cho phép kiểm soát bơm tập trung và phân bổ nướcGiám sát kho chứa:
• Kết nối tối đa 32 bể chứa (nước, phân bón, nhiên liệu) trên một bus với an toàn được chứng nhận ATEX cho các khu vực lưu trữ diesel và hóa chấtMạng lưới giám sát nước ngầm:
• Giám sát tầng ngậm nước kỹ thuật số dài hạn với ghi nhật ký dữ liệu có dấu thời gian, viễn thông từ xa qua cổng Modbus-to-4GHệ thống kênh tưới tiêu:
• Cảm biến mức phân tán dọc theo mạng lưới kênh với tính toàn vẹn dữ liệu kỹ thuật số trên đường cáp dài (lên đến 1200m ở 9600bps)Khí sinh học & Nước thải:
• Được chứng nhận ATEX để giám sát trong giếng thu khí sinh học, bể cấp khí phân hủy kỵ khí và hồ chứa nước thải nông nghiệpBản đồ thanh ghi Modbus (Tóm tắt)

Thanh ghi

Giấy chứng nhận Kiểm tra Loại ATEX từ cơ quan thông báo của EU

• Sản xuất theo tiêu chuẩn ISO 9001:2015 với khả năng truy xuất nguồn gốc vật liệu đầy đủ
• Được bù nhiệt 100% và hiệu chuẩn riêng lẻ
• Kiểm tra hoạt động ngâm nước 48 giờ với xác minh giao tiếp Modbus
• Tài liệu hướng dẫn giao thức Modbus toàn diện và bản đồ thanh ghi đi kèm
• Bảo hành 12 tháng cho các hư hỏng không do con người
• Câu hỏi thường gặp

H: Tôi có thể kết nối bao nhiêu cảm biến trên một mạng RS485?

A: Tối đa 32 cảm biến WNK8010-TT ATEX-RS trên mỗi phân đoạn RS485 mà không cần bộ lặp. Với bộ lặp RS485, có thể có các mạng gồm 247 cảm biến — mỗi cảm biến có một địa chỉ Modbus duy nhất từ 1-247.
H: RS485 có cần đi qua rào cản ATEX không?

A: Có. Các đường truyền thông RS485 phải đi qua rào cản IS ATEX được chứng nhận, được thiết kế cho tín hiệu RS485. Chúng tôi khuyến nghị các mẫu rào cản bảo toàn tính toàn vẹn tín hiệu vi sai RS485 để giao tiếp Modbus đáng tin cậy.
H: Tôi có thể nâng cấp thiết bị này vào hệ thống 4-20mA hiện có không?

A: Có. WNK8010-ATEX-RS có thể được đặt hàng với đầu ra RS485 + 4-20mA đồng thời, cho phép bạn thêm giám sát Modbus kỹ thuật số trong khi vẫn duy trì khả năng tương thích với các bộ điều khiển 4-20mA hiện có.
H: Khoảng cách cáp tối đa cho RS485 Modbus là bao nhiêu?

A: Lên đến 1200 mét ở tốc độ 9600 baud với cáp xoắn đôi bọc chống nhiễu phù hợp. Đối với khoảng cách xa hơn, các cổng chuyển đổi Modbus sang cáp quang hoặc Modbus sang 4G có thể mở rộng mạng lưới vô thời hạn.
H: Số lượng đặt hàng tối thiểu là bao nhiêu?

A: Chúng tôi chấp nhận đơn hàng từ 1 chiếc để đánh giá và kiểm tra giao thức. Tài liệu chứng nhận ATEX yêu cầu thời gian chờ 2-3 tuần.
